煙氣分析儀器ENDA-5000S[高靈敏度計]
-
- 煙氣分析儀器ENDA-5000S[高靈敏度計]
- HORIBA堀場
- ENDA-5000S[高靈敏度計]
- 日本
- 電議
更多詳細資料請來電咨詢！
概要
従來のENDA-5000シリーズより低濃度でのNOx?SO2の連続測定が可能な高感度煙道排ガス分析計です。排ガス処理の性能向上にともなう低濃度の煙道排ガスモニタリングにご活用いただけます。
特長
-
NOxとSO2の2成分を50ppmからの低濃度での同時測定が可能。
-
計、
-
計量法認可済
NOx: 第SAN041號 SO2: 第SAS042號 O2: 第SF042號 -
仕様
ENDA-5000Sシリーズ
測定対象
NOx
SO2
O2
ENDA-5220S
●
●
ENDA-5230S
●
●
ENDA-5400S
●
●
●
測定原理
NDIR
NDIR
磁気圧力式
レンジ
標準
50～500ppm
50～500ppm
10～25 vol%
レンジ比
10倍以內
10倍以內
2.5倍以內
再現性
フルスケールの±1.0%
直線性
フルスケールの±1.0%
ゼロドリフト
フルスケールの±2.0%/週 (ただし周囲溫度変化5°C以內)
スパンドリフト
フルスケールの±2.0%/週 (ただし周囲溫度変化5°C以內)
応答速度
60秒以下(裝置入り口よりTd+T90)
分析計導入流量1.5L/min)
(SO2計のみ240秒以下)干渉影響
フルスケールの±2.0% (標準ガス組成內)
表示
タッチパネル式LCD(バックライト付)(有効桁數4桁)
設置條件
周囲溫度
-5～40°C(直射日光、輻射熱のないこと)
周囲濕度
90%以下（結露なきこと)
振動
100Hz、0.3 m/s2以下
粉塵
環境基準以下
サンプル條件
溫度
250°C以下
ダスト
0.1g/Nm3以下
標準ガス組成
NO:500ppm以下/NO2:6ppm以下/SO2:500ppm以下/SO3:50ppm以下/CO:200ppm以下/CO2:15vol%以下/H2O:20 vol%以下
サンプリング方式
電子冷卻器による除濕サンプリング(約2.5°C)
サンプルガス流量
約3.0L/min
サンプル導入管
PTFEチューブ(ø8/ø6mm)
サンプルガス圧力
±4.9kPa(3點選択方式)
(サンプルガス背圧のないこと)(1)–1.96~4.9kPa
(2)±3.43kPa
(3)–4.9~1,96kPa圧力制御方式
レギュレータとポンプによる定圧制御。減圧サンプルリング
制御圧力:-9.8kPa出力
DC4-20mA(絶縁出力)(DC0-16mA/DC0-1 V/DC 1-5 Vはオプション)
MAX12系統出力可能外部出力
分析計警報、分析計注意、レンジ表示、校正中、保守中、パージ中(オプション) 接點容量：DC30V 1A、AC250V 1A 抵抗負荷
校正方式
DRY校正、自動校正(校正周期：標準7日、1~99日まで設定可能),
手動校正校正ガス
ゼロガス
N2
O2キャリアガス
大気
スパンガス
測定成分ガスボンベ
プローブ採取點フィルタ
フランジ：JIS 10K、40A FF プローブ管：1000mm 材質：SUS-316
エレメント：SUS-304+石英ウール蛇腹式2μm 電気加熱：100VA、
防滴ケース付電源
AC100V ±15V (85V-115V)
電源周波數
50/60 Hz切替
消費電力
約1000VA (加熱配管30m:+1100VA、盤內ヒーター：+300VA)
外形寸法
800(W) x 500(D) x 1770(H) mm
(高圧ガスボンベ、3.4Lボンベ最大4本収納)質量
約230 kg (ボンベは含まない)
接ガス部材質
SUS-316、SUS-304、PTFE、ポリプロピレン、ポリエチレン、ふっ素ゴム、
塩化ビニル、PVDF、ガラス等架臺
屋外設置自立型
板厚：本體、扉、天板、鋼板： 2.3mm、チャンネルベース： 3.2mm、
扉：前面、取合い：右側面塗色
內外ともマンセル5Y7/1半ツヤ

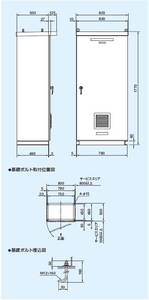

外形寸法図?他（単位：mm）
