仕様
|
|
SymphonyIGA-1700 |
SymphonyIGA-2200 |
|---|---|---|
|
波長レンジ*1 |
800nm?1600nm |
1050nm?2050nm |
|
ピクセル |
512X1,512X1,1024X1 |
512X1,512X1,1024X1 |
|
ピクセルサイズ |
25×500,50×500,25×500μm |
25×250,50x250,25x250μm |
|
リードアウトノイズ HiS Mode |
0.5?0.８Ke-rms (Typical) |
0.5?0.8Ke-rms (Typical) |
|
リードアウトノイズ HiD Mode |
5?８Ke-rms (Typical) |
5?8Ke-rms (Typical) |
|
Full Well Capacity HiS Mode |
5Me- （Typical） |
5Me- （Typical） |
|
Full Well Capacity HiD Mode |
130Me- (Typical) |
130Me- (Typical) |
|
ダークカレント |
2.5ke-/pixel/S (Typical) |
1.2Me-/pixel/S (Typical) *2 2.4Me-/pixel/S (Typical) *3
|
|
ノンリニアリティ |
±1%以下 |
±1%以下 |
|
ゲイン HiS Mode |
75e-/count |
75e-/count |
|
ゲイン HiD Mode |
2000e-/count |
2000e-/count |
|
ダイナミックレンジ |
16ビットADC |
16ビットADC |
|
冷卻方法 |
液體窒素冷卻 |
液體窒素冷卻 |
|
検出素子溫度 |
-103℃ |
-103℃ |
|
インターフェース |
USB2.0 |
USB2.0 |
|
欠陥ピクセル *4 |
最大5Pixel以內 *5 最大10Pixel以內 *6
|
最大10Pixel以內 *5 最大20Pixel以內 *6
|
|
Software Development Kit |
オプション |
オプション |
|
LabVIEW Vis |
オプション |
オプション |
*1 -103℃でご使用の場合
*2 25×250μmチップ
*3 50×250μmチップ
*4 ダークスポットまたは、ホットスポットの數
*5 512チャンネルタイプ
*6 1024チャンネルタイプ

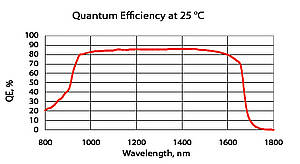

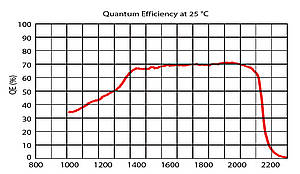

常溫での量子効率
SymphonyIGA-1700
SymphonyIGA-2200

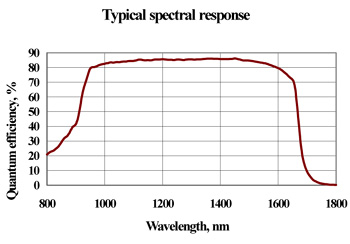

IGAチップデータシート
|
Ｔｙｐｅ |
LN Cooling |
|---|---|
|
SymphonyIGA-1700 |
|
|
SymphonyIGA-2200 |
外形寸法図?他（単位：mm）
