• ツエルニターナ型分光器(焦點距離800mm)により、高精度測定が可能
• 複數のレーザを搭載可能(DUV?NIR)
• 2つの検出器(アレイ型、シングルチャンネル型)が搭載可能で、UVからNIRまで、広い測定レンジ(200nm?1600nm以上)を高感度で測定可能
• 2種類の回折格子を標準で搭載
• 最大300mm大型XYステージでのマッピング測定が可能
  また、高倍率対物レンズで、微小部分のマッピング評価も可能
• PL信號でのオートフォーカス機能
• 豊富な低溫測定オプション
• フィルターの交換で、同一測定點での、フォトルミネッセンス、ラマン測定が可能

新機能高速マッピング

マッピング速度を飛躍的に向上させた高速マッピング機能を開発しました。従來からの優れた光學性能を維持し、短時間でウエハ全體の情報が得られます。
さらに、高倍率の対物レンズを使用することで微小領域を高空間分解能でマッピングすることも可能です。

高速マッピングの測定例

●ピーク波長マッピング
●半値幅マッピング
●ピーク強度マッピング
●積分強度マッピング
●任意の波長での強度マッピング
●フィッティングによるピーク分離

従來からの高い波數分解能と優れた波長精度を維持した高速マッピング測定が可能になりました。

測定時間

※どちらも、CCD検出器を使用して、すべての點でスペクトルを測定
XYステージ駆動方式、積算時間は1ミリ秒

測定例

3インチMQWウエハ

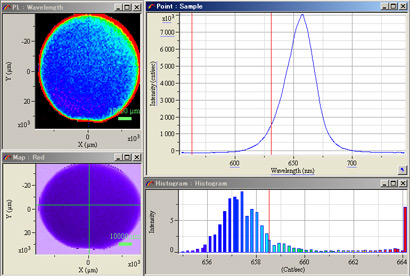

ピーク波長マッピング(従來法との比較)

半地幅マッピング(従來法との比較)

3インチ InGaPウエハ

101×101測定ポイント、積算時間1ミリ秒、測定時間4分9秒

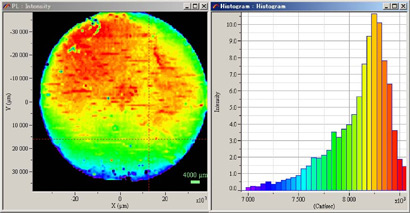

ピーク強度マッピング

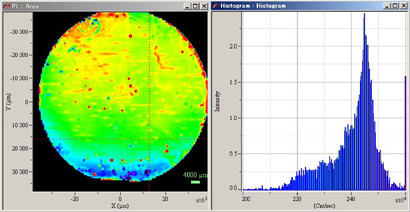

積分強度マッピング

任意の波長での強度マッピング

シングルチャンネル検出器オートレンジ機能

シングルチャンネル測定では、オートレンジ機能があり、広いダイナミックレンジでの測定が可能です。

シングルチャンネル検出器(NIR)

アレイ検出器だけでなく、PbSやMCT等のシングルチャンネル検出器の搭載も可能
NIR領域だけでなく、より広い波長範囲の測定にも対応可能です。

• 多くの検出ラインナップから、ニーズにあった検出器が選択できます。
• 室溫、電子冷卻タイプ

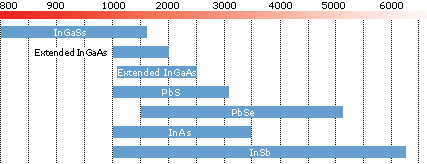

検出器の種類による検出可能波長範囲

赤外線(IR)

プリアンプ付き赤外検出モジュールの仕様

PL強度を利用したオートフォーカス機能

実際のPL信號で、Z軸を駆動し、ある波長のピーク強度最大となるフォーカス位置でのPL測定が可能。また、その位置から、任意にフォーカスを移動させた位置での測定も行えます。

ピエゾを使用した、オートフォーカス機構もオプションで搭載可能です。

4 inch InGaP ウエハ測定例

Z軸を移動させたプロファイル

AF機能設定畫面

2つのアレイ検出器 または アレイ検出器＋シングル検出器が取付可能

CCD 1024 x 256 Back Illuminated Deep Depleted quantum efficiency (Manufacturer information -20℃

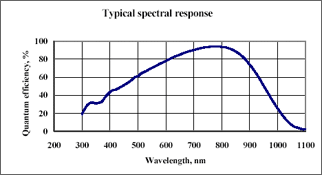

Typical spectral response of Spectrum _disibledevent="margin: 0px; padding: 0px;" /> ?モジュラー顕微鏡を使用したPL測定も可能です。
